GCS低壓開關
產品詳情

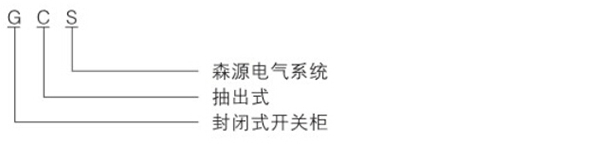

裝置的設計符合下列標準 IEC439-1《低壓成套開關和控制設備》
1.周圍空氣溫度不高于+40℃。不低于-5℃。24小時內平均溫度不得高于+35℃。超過時, 需根據實際情況降容運行。
2.戶內使用,使用地點的海拔高度不得超過2000m。
3.周圍空氣相對濕度在最高溫度為+40℃時不超過50%,在較低溫度時允許有較大的相 封溫度.如+20℃時為90%，應考慮到由于溫度變化可能會偶然產生凝露的影響。
4.裝置安裝時與垂直面的傾斜度不超遇5%.且整組柜列相對平整(符合GBJ232-82標準)。
5.裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所。

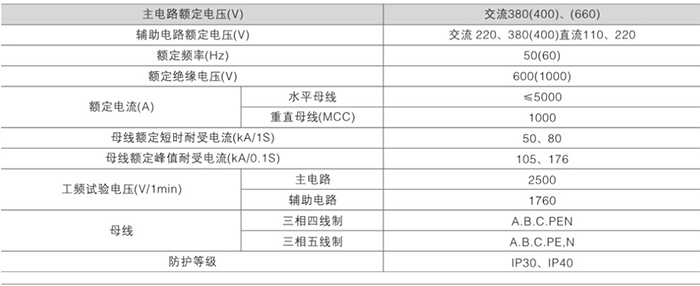

裝置主電路方案共36組87個規格。不包括由于輔助電路控制與保護的變化而派生的方案和規格:
主電路方案是征求了廣大設計、制造、試驗和使用部門的意見而選編的,包括了發電、供用電和其它電力用戶的需要,額定工作電流為5000A.適合2500kVA及以下的配電變壓器選用。
此外，為適應供用電提高功率因數的需要而設計了電容器補償柜。考慮綜合投資的需要而設計了電抗器柜。
GCS輔助電路圖冊是根據有關設計要求規定而編制的。共有輔助電路方案120個。分上下兩冊。上冊(交流操作部分)共分63個方案，下冊(直流操作部分)共有57個方案。
交流操作部分的輔助方案主要用于廠礦企業及髙層建筑的變電所的低壓系統。工程設計中可以直接采用。
電度表的安裝地點和電壓的引入方法及其它安裝使用要求詳見輔助電路圖的《編制說明》。
為提高母線動熱穩定能力和改善接觸面的溫升,裝蓳全部采用TMY-T2系列硬銅排、銅排的連接部分必須壓麻、搪錫，推薦采用全長搪錫。也可選用全長鍍銀銅母線。
水平母線置于柜后部母線隔室內。3150A及以上為上下雙層布置，2500A及以下為單層布里,每相由4條或2條母排組成,大大提高了母線的短路強度。

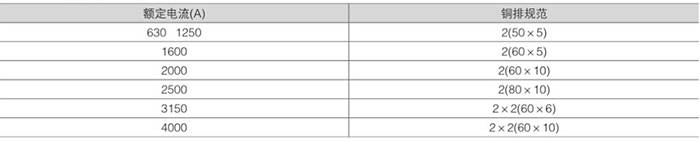

貫通水平中性接地(PEN)或接地+中性線 (PE+N)規格如表：
